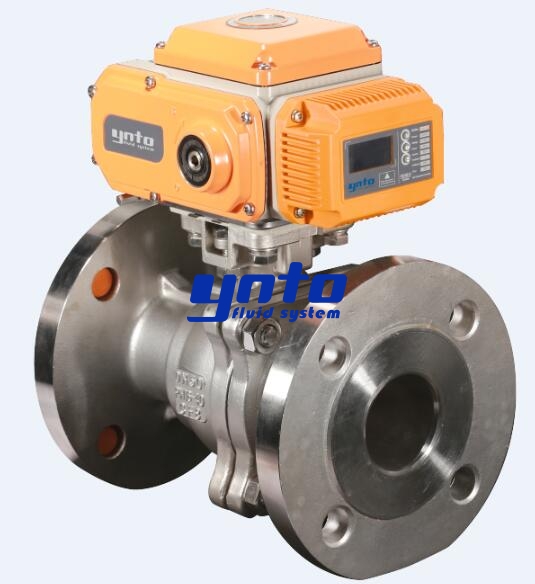

YNTO 智能開關 電動球閥電動金屬球閥TCN-05C不銹鋼兩片式法蘭球閥

作者 : 遠通工業 / 來源 :遠通工業 / 瀏覽 :- / 發布時間 : 2018-11-12 09:52:45

YNTO 智能開關 電動球閥電動金屬球閥TCN-05C不銹鋼兩片式法蘭球閥
標簽：	電動閥門電動球閥
關鍵詞：	電動閥門,電動球閥
產品簡介：	產品概述 ◎ 額定扭矩: 30N.m ◎ 開關時間: 約3秒 ◎ 可裝配25N.m以下的閥門：直通、三通球閥、蝶閥 ◎ 額定電壓: AC230V、AC110V、AC24V ◎ 控制反饋方式: B3S、B3P、B3R ◎ 壽命長達2萬次 *1&

YNTO 智能開關 電動球閥電動金屬球閥TCN-05C不銹鋼兩片式法蘭球閥

產品概述

◎ 額定扭矩: 30N.m

◎ 開關時間: 約3秒

◎ 可裝配25N.m以下的閥門：直通、三通球閥、蝶閥

◎ 額定電壓: AC230V、AC110V、AC24V

◎ 控制反饋方式: B3S、B3P、B3R ◎ 壽命長達2萬次 *1

※ 在同一控制觸點下不可將兩臺或多臺執行器并聯使用

技術參數

電氣參數	額定電壓	AC230V 50/60HZ	AC110V 50/60HZ	AC24V 50/60HZ
	工作電壓范圍	AC190-250V	AC90-130V	AC22-28V
	功耗	80W@運行0.0W保持	80W@運行0.0W@保持	70W@運行0.0W@保持
	峰值電流@額定電壓	0.5A@5ms	1.2A@5ms	3.5A@5ms
	保險絲規格	2A	5A	10A
	電氣接口	端子接線排15A/600V 6×(0.5-1.5)mm2
功能參數	額定扭矩	30N.m@額定電壓
	回轉角度	90±2°
	***大回轉角度	110±2°
	手動操作	※ 配套六角扳手，在斷電下使用
	運轉時間	約3秒
	運轉頻率	非連續運轉 周期≥1min
	噪聲水平	***大65dB(A)
	位置指示	機械指示器
工作條件	電氣等級	I類（接地保護）	I類（接地保護）	III類（安全低壓）
	阻燃等級	1.6mmHB/UL94測試方法
	防護等級	IP67 As Per En60529/GB4208-2008(所有方向)
		F型可加裝除濕加熱器
	絕緣電阻	100MΩ/1500VDC	100MΩ/1500VDC	100MΩ/500VDC
	耐壓等級	1500VAC@1分鐘	1500VAC@1分鐘	500VAC@1分鐘
	閥門配套的介質溫度	≤80℃ 可與執行器直聯安裝
		※ ＞80℃ 需加裝支架或散熱裝置
	工作環境	※室內或室外，長期雨淋或陽光直射的環境中
		需加裝防護裝置，以保護執行器
	防爆等級	非防爆產品，安裝應避免易燃易爆環境
	環境溫度	-20℃-60℃
	非工作溫度	※ ≤-40℃ or ≥80℃
	環境濕度	5-95%RH 相對濕度，無結露
	沖擊	≤300m/S²
規格尺寸/重量	振動	※10 to 55 Hz, 1.5 mm 雙振幅
	安裝方式	360°任意角度，需預留手動操作或接線空間
	維護	免維護
	證書類型	CE / MA / AL
	尺寸（LXWXH）	見“規格尺寸”
	連接標準	ISO5211 F05、F07
	輸出軸規格	內八方或外四方
	孔深/軸長	孔深≤20mm，軸長≤13mm
	重量	3.8kg
